| 产品特性：防爆 | 是否进口：否 | 产地：佛山 |
| 加工定制：是 | 品牌：GYPEX/英鹏 | 型号：BYP-070GX-280 |
| 类型：电子干燥箱 |
产品详情
一

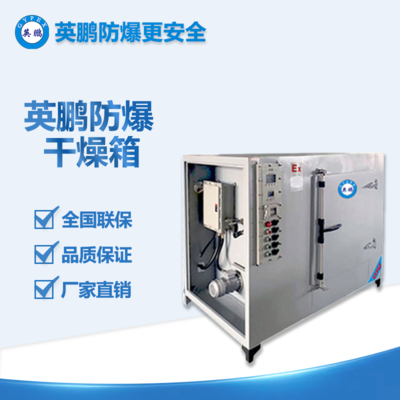

1. 设备名称：热风循环防爆干燥箱烘箱
三主要参数：
设备名称： | 英鹏防爆干燥箱 | 电器控制箱位置 | 左侧背包 | ||
设备型号： | BYP-070GX-280 | 工作温度范围：℃ | RT~500℃ | ||
使用电压： | 380V/50HZ | 客户使用情况 | 产品测试 | ||
加热功率： | 12KW/分1组加热控制 | 控温精度/分辨率：℃ | ±1℃ | ||
鼓风功率： | 370W/380/50HZ*1 | 温度均匀性：℃ | ±2%℃（空载恒温状态下） | ||
1. 规格尺寸： | |||||
1-1设备内部尺寸： | 550*680*750 | （深*宽*高）单位：mm | |||
1-2设备外部尺寸： | 830*1120*1270 以实际尺寸为准此尺寸不包含控制柜及电机高度 | （深*宽*高）单位：mm | |||
2. 设备制作材料及方式：（设备使用Q235材质均经过防锈处理。） | |||||
2-1设备组成部分： | 箱体、风道、进气、排气、发热元件、循环风机、电控系统等 | ||||
2-2设备外壳材料： | Q2351.2mm冷钢板，钣金折弯、铆钉、电焊及二氧保护焊、拼接而成。表面喷漆处理 | ||||
2-3设备外壳框架： | 5#角钢及槽钢固定（武钢） | ||||
2-4设备内胆材料： | 采用SUS304不锈钢板，钣金折弯、铆钉、螺丝、氩弧焊，拼接而成。（太钢） | ||||
2-5设备内部框架： | 采用5#角铁、5#槽钢~6#槽钢钢焊接而成（武钢） | ||||
2-7设备底部框架： | 采用5#角铁、5#槽钢~6#槽钢钢焊接而成（武钢） | ||||
2-8设备底部 | 安装4个铁脚作为设备的支撑 | ||||
3. 设备保温材料及相关标准： | |||||
3-1保温材料 | 填充材料：100K级高密度超细硅酸铝玻璃纤维，耐温850℃。 | ||||
3-2保温厚度 | 各部位按照炉外温升及节能考虑设计厚度200mm。 | ||||
3-3导热系数： | 导热系数为0.0048 ∧m/℃ | ||||
3-4表面温升： | 按JB5220-91行业***，工作温度不超过200℃的干燥箱，表面温度不大于室温加25℃.过桥部位温度偏高点。 | ||||
4. 涂装处理方式及材料、颜色： | |||||
4-1处理方式： | 设备都经过抛光、防锈处理。 | ||||
4-2涂装材料： | 都使用符合国家规定环保涂装材料 | ||||
4-3涂装材料： | 建议使用银灰色，如有特殊需要请提供色卡编号或颜色。 | ||||
5. 设备门结构与制作方式： | |||||
5-1开门结构： | 单开门 | ||||
5-2开门方式： | 从左往右开启。 | ||||
5-3制作方式： | 1.?门锁采用杠杆式拉手。 2.?大门铰链上下2套。 3. ?门面板及门框：Q235￡冷钢板经防锈处理后并接而成。 4. ?门底板：采用SUS不锈钢板折弯、拼接、焊接、磨光处理。 5. ?门内骨架：Q235￡槽钢、角钢、方管等型钢防锈处理后焊接而成 6. ?门保温：高密度优质硅酸铝棉保温棉充填而成。 7. ?门边采用硅酸铝棉条作为密封，绿色环保 | ||||
6.进气及排气系统位置： | |||||
6-1进气口 | 轴孔进气，位于设备顶部。 | ||||
6-2排气口（手动调节） | 1个孔径60mm,并安装手动调节排气阀，位于设备顶部。 | ||||
6-4循环系统： | 1.?送风方式:强制对流水平循环送风. 2. ?风机功率:370W380V/50HZ*1 | ||||
7.加热系统及升温时间: | |||||
7-1加热元件: | 采用覆套式无尘化不锈钢U型管状电热发生器,程一字形排开增大散热面积，加热元件功率2KW/件共计6件 。总计12KW，分1组加热控制。连续使用寿命可达2万小时以上。独特的安全型表面低负荷发热，具有抗氧化，性能稳定，等***特点。 | ||||
7-2数量: | 6根 | ||||
7-3安装位置: | 位于设备侧部风道内 | ||||
7-4 升温速率 | 每分钟升3-5度 | ||||
8.工作室配置 | |||||
8-1配置隔板: | 工作室内部采用隔板，隔板采用不锈钢板冲孔，钣金折弯。 | ||||
8-2隔板分层 | 工作室内部分2层。 | ||||
8-3隔板承重 | 每层隔板承重30公斤 | ||||
9.电器配置：（客户可***控制电器品牌，价格另议）控制电压:220V | |||||
9-1.温度控制器 | 主控采用定值控温LED/智能/双数显/温度控制仪，控制精度±1℃，带P.I.D自整定调节，自动恒温。 | ||||
9-2.测温装置: | 二支K型温度传感装置，测温***±1%FS。 | ||||
9-3.时间设定装置： | HS48S-99.99定时装置，可人工/自动开关，当温度到达所设定温度 时即开始计时，当时间到达所设定范围后即切断加热电源。 | ||||
9-4.声光报警装置: | APT/AD16型声光报警装置，设定时间恒温结束报警提示。 | ||||
9-5.开关及指示灯: | 采用翘板式开关,操作方便,简单. | ||||
9-6.断路器启动: | 带漏电保护的断路器启动，有效保护所有电器元件。 | ||||
9-7.负载输出: | 接触器+SSR固态输出, 采用SSR模块。实现精细PID调节控温。（覆盖传统过零触发时带来的电流瞬间冲击大。控制波动大等影响，可使输出电压平稳线性变化，根据温度的误差大小自动调整输出功 率大小，使得设备内部温度更稳定，性能更***。）***保护电器元器件，使之增加其寿命 | ||||
9-8.接触器 | 采用（全国品牌正泰接触器） | ||||
9-9.二级机械保护: | 符合消防之规范 | ||||
9-10.其它保护: | 过载保护,过流保护,缺相保护 ,超温保护等 | ||||
10主要电器品牌: 本公司所配置电气均符合***，采购渠道正规。 | |||||
序号 | 品名 | 规格型号 | 数量 | 品牌 | |
1 | 温控仪表 | 92*92 | 1 | 厦门宇电 | |
2 | 超温保护 | 72*72 | 1 | 正泰 | |
3 | 热电偶 | K性 | 2 | 台湾WELL | |
4 | 热过载 | FX2N-16EX-ES/UL | 1 | 正泰 | |
5 | 断路器 | 4P\40A | 1 | 正泰 | |
6 | 加热接触器 | GMC-2510 | 1 | 正泰 | |
7 | 鼓风接触器 | GMC-0910 | 1 | 正泰 | |
8 | 加热装置 | U型管 | 6 | 得克 | |
9 | 中间继电器 | MY2N-J | 1 | 欧姆龙 | |
10 | 固态继电器 | 60A | 1 | 台湾台矽 | |
11 | 时间继电器 | YW1BV4E11R | 1 | 欧姆龙 | |
12 | 警报器 | Ui600V1th10AYW1L-MF2E20Q4Y | 1 | 正泰 | |
14 | 开关及指示灯 | 启动，停止（RL/GL) | 6 | 天逸 | |
15 | 电线电缆 | 一套 | 1 | local |
